Kettengehänge 2-strang GK8 verkürzbar (H26SL..)

Artikelnummer: 108486

weitere Details

125,63 € *

zzgl. MwSt. zzgl. Versandkosten

Lieferzeit auf Anfrage

Tragfähigkeit | Kettendurchmesser:

Endbeschlag:

Nutzlänge in m:

Preis anfragen

Mit * gekennzeichnete Felder sind Pflichtfelder.
  • 108486
  2-strang Anschlagkette verkürzbar DIN EN 848-4 Güteklasse 8 mit... mehr



  • 2-strang Anschlagkette
  • verkürzbar
  • DIN EN 848-4
  • Güteklasse 8
  • mit Gabelkopfhaken oder Sicherheitshaken
  • inkl. UVV-Prüfplakette & Zertifikat
  • Länge von Aufhängepunkt zu Aufhängepunkt



Kettenbauteile:

Anschlagkette-Super-Alloy-SA-bild

Verbindungsglied-V-bild

Aufhaengering-A-bild

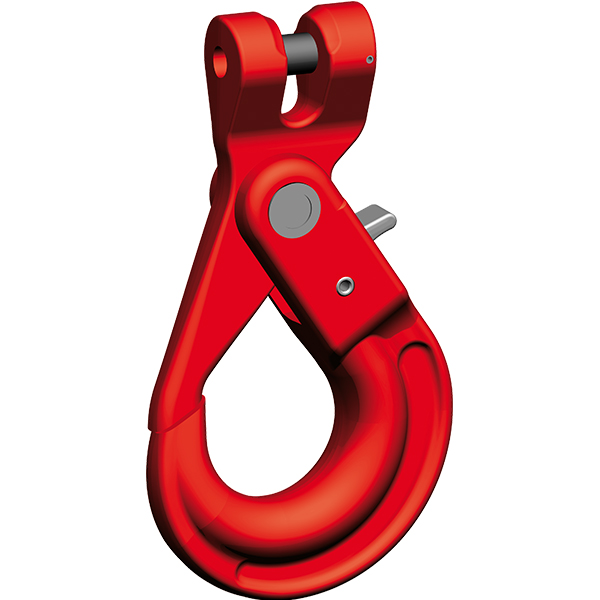

Lasthaken-mit-Gabel-und-Sicherungsfalle-HKS-bild

Anschlagkette Verbindungsglied   Aufhängering  Gabellasthaken  oder
Sicherheitslasthaken



Höchste Tragfähigkeit für Star Alloy Anschlagketten:

Sicherheitsfaktor 1-Strang-Ketten 2-Strang-Ketten 3- u. 4-Strang-Ketten Kranzketten


 1-strang-011

2-strang-einfach 4-strang-uebersicht   1-strang-kranz
Neigungswinkel - bis 45° 45° - 60° bis 45° 45° - 60° -
Ø Tragfähigkeit [kg]
6 1.120 1.600 1.120 2.360 1.700 1.800
7 1.500 2.120 1.500 3.150 2.240 2.500
8 2.000 2.800 2.000 4.250 3.000 3.150
10 3.150 4.250 3.150 6.700 4.750 5.000
13 5.300 7.500 5.300 11.200 8.000 8.500
16 8.000 11.200 8.000 17.000 11.800 12.500
18 10.000 14.000 10.000 21.200 15.000 16.000
20 12.500 17.000 12.500 26.500 19.000 2.000
22* 15.000 21.200 15.000 31.500 22.400 23.600
26* 21.200 30.000 21.200 45.000 31.500 33.500

*Auf Anfrage



Werden die Ketten Belastungerschwernissen ausgesetzt (z.B.: hohe Temperatur, Unsymmetrie, Kantenbelastung, Stöße...), so sind die maximalen Tragfähigkeiten in der Tabelle oben zu reduzieren. Siehe dazu beiliegende Tabelle. Bitte beachten Sie dazu auch die Angaben in der Benutzerinformation.

Temperaturbelastung
Lastfaktor Star Alloy Plus +
-40° bis 200° C
1
über 200° bis 300° C
0,9
über 300° bis 400° C
0,75
Unsymmetrische Lastverteilung  2-strang-einfach  2-strang-rund   4-strang-uebersicht
Neigungswinkel  bis 45° 45° - 60° bis 45° 45° - 60° bis 45° 45° - 60°
Lastfaktor 0,7 1 0,7 1 0,5 0,7
Kantenbelastung R=größer als 2x Ketten-Ø R=größer als Ketten-Ø R=Ketten-Ø oder kleiner
  R-kette
R-kette

R-kette
Lastfaktor 1 0,7 0,5
Stoßbelastung
 Lastfaktor
leicht Stöße
1
mittlere Stöße
0,7
starke Stöße
unzulässig
